Productinformatie

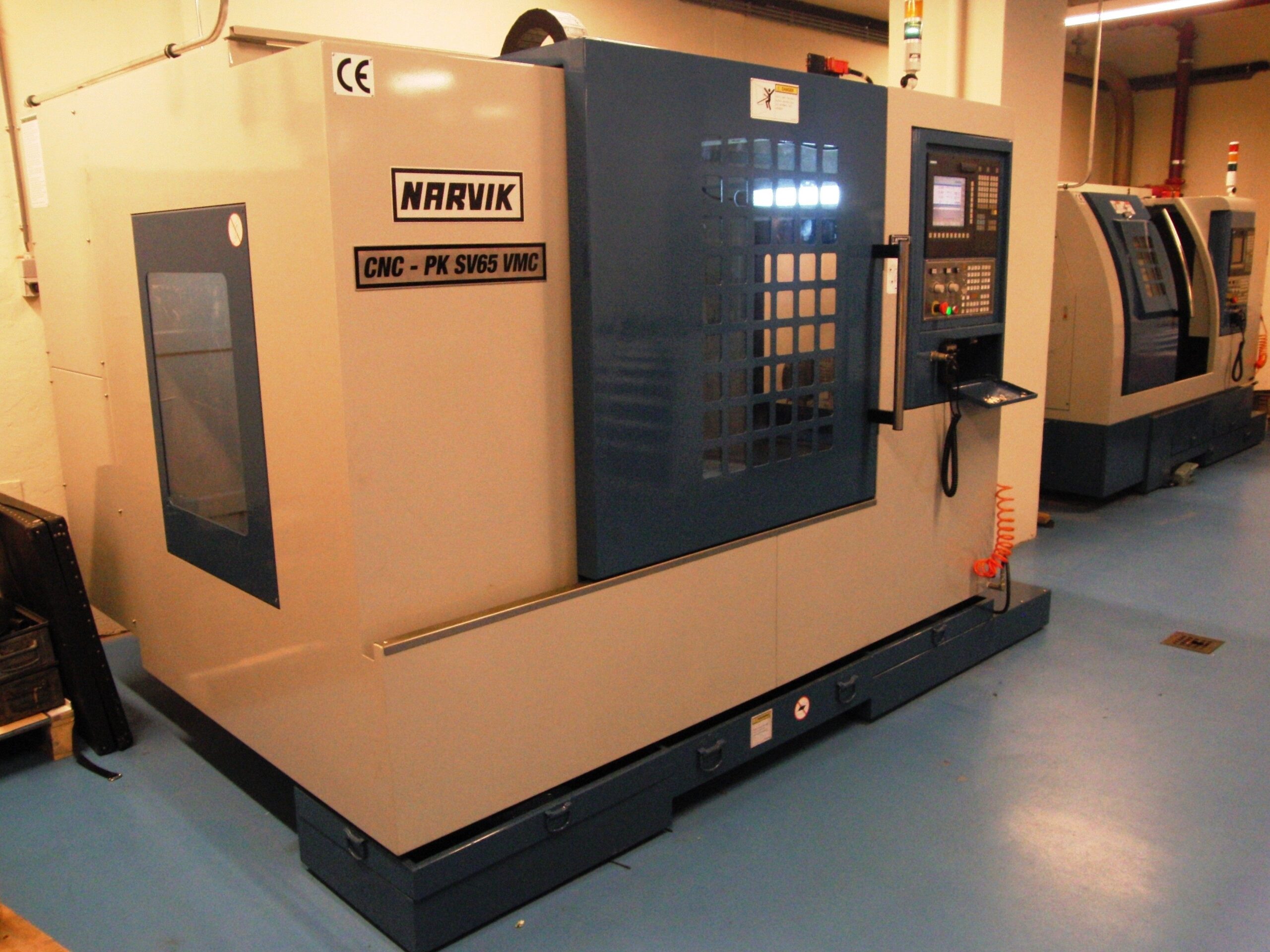

De zeer moderne VMC serie SV van PINNACLE paart een robuuste en trillingvrije (Mehanite gietijzer) bouwwijze aan een gebruiksvriendelijk ontwerp.
Kenmerken:
- De afstand van de vloer tot aan de tafel is ca. 800 mm, hetgeen het laden en lossen aanzienlijk vereenvoudigt.
- Eveneens opvallend is de relatief grote X-verplaatsing waardoor enerzijds grotere werkstukken bewerkt kunnen worden en anderzijds kleinere producten in pendelbedrijf: aldus opspantijden eliminerend.
- De Z-as (verticaal) verplaatsing is groot en begint pas op 100 mm boven de tafel, waardoor opspanhulpmiddelen het effectieve verspaning volume niet negatief beïnvloeden.
- De spilkop is voorzien van een uniek contragewicht geleidingssysteem, waardoor er bij snelle verplaatsingen minder vibraties ontstaan in de kolom. Hierdoor is een grotere nauwkeurigheid haalbaar.
- De SV modellen brengen als optie het motorvermogen via een automatische tweereeksen schakeling naar de in klasse P4 gelagerde hoofdspil. Bij de SV modellen wordt standaard het vermogen met een probleemloze directe tandriem aandrijving omgezet in snelle en nauwkeurige productie.
- De gebruikte spindel en assen zijn alle gecarboniseerd en geslepen Cr-Mo staal.
- De geleidingen zijn gehard en geslepen bloktype en de tegenvoeringen zijn voorzien van Turcite B, waardoor stickslip tot het verleden behoort en precisie gewaarborgd is en daardoor minder kwetsbaar bij aanvaringen.
- Automatisch gereedschap wisselaar (ATC): schijf TYPE. Het gereedschap magazijn kan in twee richtingen draaien teneinde het gekozen gereedschap met de kortste beweging in positie te krijgen.
- Siemens 828D besturingssysteem met Shopmill
Specificatie 828D besturingssysteem
- 10.4″ kleurenscherm
- Aantal bestuurde assen: 4
- Aantal simultaan bestuurde assen : 3
- Lineaire interpolatie
- circulaire interpolatie 2D+2
- Voedingssnelheid beïnvloeding
- IJlgang beïnvloeding
- Retour naar referentiepunt
- Selectie van machine coördinaten
- Selectie van werkstuk coördinaten
- Verandering van werkstuk coördinaten
- Radiusdefinitie op cirkelboog
- Gereedschap lengte compensatie
- Gereedschap correctie geheugen
- Omkeerspeling compensatie
- Programmatest droog
- Blok voor blok
- Zelfdiagnose functies
- Inch/metrisch conversie
- Vaste cyclussen
- Gereedschap correctie
- Gereedschap radius correctie
- Elektronisch handwiel
- Eventuele spoedfoutcompensatie
Standaard :
- Volledige gesloten spanenscherm rondom
- Koelmiddelinstallatie met spanenspoel systeem voor opvangbak
- Fundatieplaten en stelbouten
- Spindelbelastingmeter
- Spindeltoerentalmeter
- Werkverlichting halogeen
- Instructie- en onderdelenboeken
- Automatische centrale smering
- Spanenverwijdering uit conus door perslucht
- Waarschuwingslamp 3 kleuren
- Oliekoeler voor hoofdspil
| Tafeloppervlak | 800 x 510 mm |
| Aantal T-sleuven | 5 |
| Afmeting | 18 mm |
| Maximale tafelbelasting | 600 kg |
| Verplaatsing Langs (X-as) | 650 mm |
| Dwars (Y-as) | 560 mm |
| Verticaal (Z-as) | 560 mm |
| Afstand spilneus tot tafel Max. | 660 mm |
| Afstand spilneus tot tafel Min. | 100 mm |
| IJlgangen X / Y / Z as | 20 m/min |
| Voedingen | 10.000 mm/min |
| Kleinst in te geven verplaatsing | 0,001 mm |
| Spilmotor, wisselstroom cont./30 min | 5,5 / 7,5 kW |
| Toerentallen, traploos snaar aandrijving | 60–8000 omw/min |
| Spindelopname | BT 40 |
| Oliekoeler voor hoofdspil | Standaard |
| Capaciteit | 20 gereedschappen |
| Max. gereedschap lengte | 250 mm |
| Max. gereedschap diameter | 100 mm |
